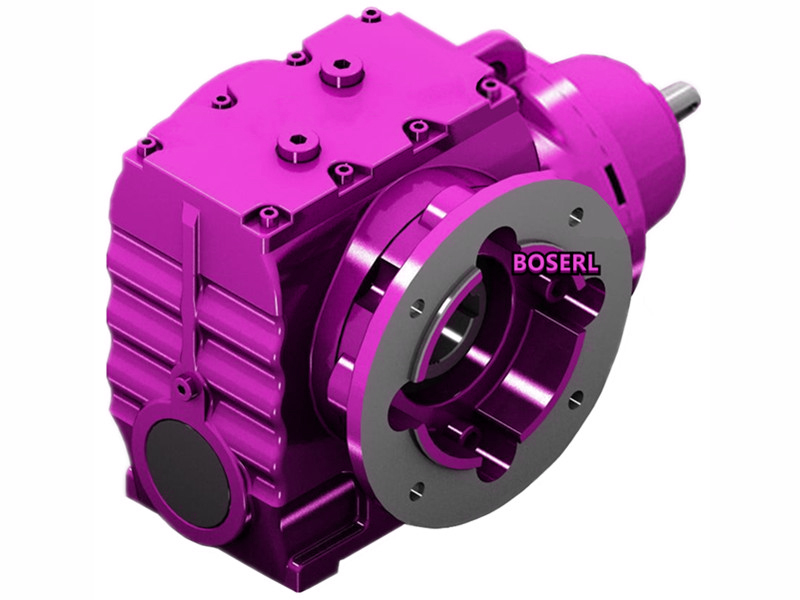

伺服電機渦輪渦桿減速機的制造工藝。為保證拉桿的受力要求又及加工精度和各聯接要求，控制點如下:對材料進行探傷檢查，進行調質并做機能講演，運轉過程及保留等用V型墊物墊好;分組、半精及精加工;為了正確加工梯形螺紋，其外圓給定工藝公差并磨削成品。齒輪減速機與下框架通過梯形螺紋拉桿連接在起，扇形段輾縫調整靠四個拉桿的升降完成。蝸桿、螺紋套內孔均帶有梯形螺紋，與拉桿嚙合傳動。蝸桿的制造方案:車削、外磨、滾齒、裝配去毛刺和倒角、淬火、車削、外圓磨、磨齒面成品、劃銑鍵槽成品。拉桿升降由外部電源帶動伺服電機減速機傳動，再通過梯形螺紋由滾動轉為上下直線運動。蝸輪上都是法蘭，法蘭固定在殼體上，下部支承在推力球軸承及定位套上，推力球軸承安裝于蝸輪減速器殼體上，定位套通過外圓上的銅套裝配于殼體內，定位套內裝有螺紋套，裝配調整通過螺紋套外圓齒及齒板固定于定位套上。螺紋套其外圓左端部齒形與齒板聯接，其梯形內螺紋與拉桿聯接，各加工處不留意將會導致聯接不上或不符合精度要求。二是用樣板檢測齒形，同樣以梯形螺紋內孔定位，后與齒板配加工外圓左端部齒成品。

伺服電機減速機蝸桿與外部傳動聯接，帶動蝸輪滾動，蝸桿兩端均裝有單列圓錐滾子軸承，并通過透蓋固定在殼體上。拉桿梯形螺紋用樣板檢查。拉桿是受力件，材質為45號鋼，拉桿左端為梯形螺紋，同時與伺服電機減速機蝸輪、定位套、螺紋套配合，所又其加工是難點，殼體為鑄鋼件，是伺服電機渦輪渦桿減速機支承件，各處加工精度要求高，渦輪渦桿減速箱中銅套與殼體過盈裝配，這些必需控制好。螺紋套采用車削加工，梯形螺紋與拉桿配合加工，成品后可用兩種方法檢測:是以梯形螺紋外圈定位，用齒厚游標卡尺丈量齒厚。伺服電機減速機蝸桿為滲碳鋼鍛件，其與蝸輪有嚙合精度要求，加工不好將導致斜齒輪減速機傳動不平穩蝸輪為鑄銅件，蝸輪加工重點有兩點，是蝸輪中央距偏差要控制好，二是梯形螺紋要保證，其與蝸桿有嚙合精度要求，加工不好將導致傳動不平穩。伺服電機渦輪渦桿減速機的裝配難點:裝配要同時控制梯形螺紋的配合精度及渦輪渦桿的嚙合精度，這種雙向調整必需給出準確的裝配步驟，保證每步都控制好。本文對伺服電機蝸輪蝸桿減速機的主要部件進行工藝分析，制定出公道的制造方案，使伺服電機渦輪渦桿減速機傳動精度達到要求，為制造伺服電機減速機提供行之有效的經驗。http://m.saneking.com/product/list-safxiliejiansuji-cn.html
